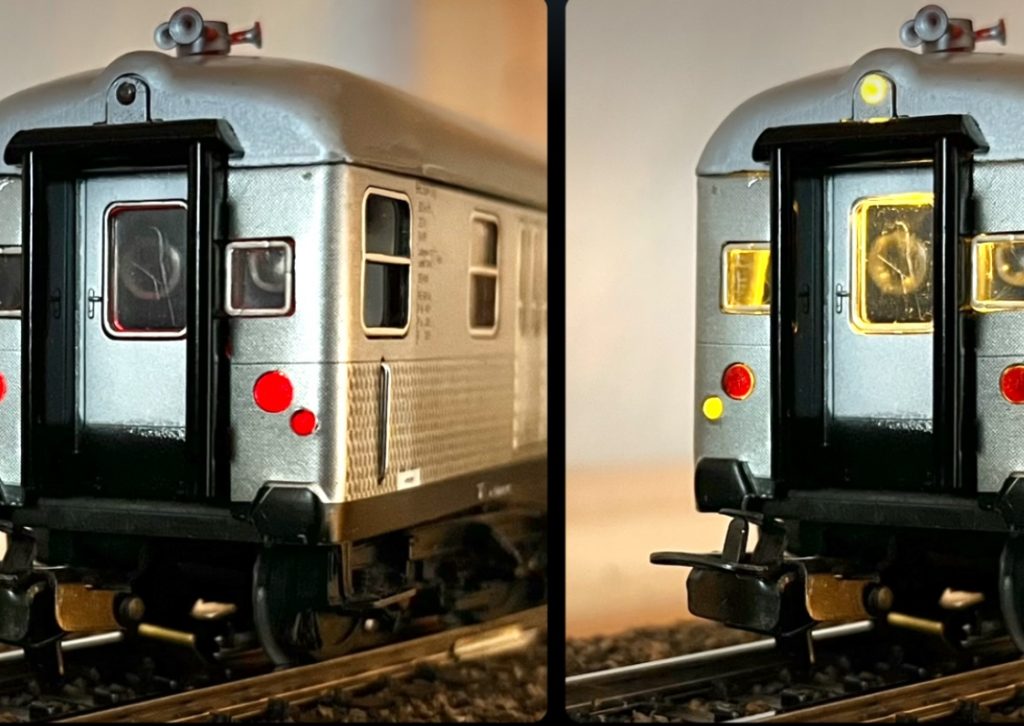

märklin 24cm Silberlinge mit Esu Innenbeleuchtung und Lichtwechsel weiß/rot.

Manchmal kann es so einfach sein: Auch 60 Jahre alte Modellbahn-Waggons mit LED Leisten zu beleuchten klappt binnen kürzester Zeit.

Das Prinzip dieser Bastelei gleicht dem Aufbau der klassischen D-Zug Wagen von märklin, wie hier beschrieben.

LED Beleuchtung für 24cm Blechwagen von märklin

Innenbeleuchtung

Nur, dass ich im Fall der ‚Tin Plate‘ Silberlinge 4081, 4082 & 4083 die Lichtleisten von Esu 50708 ausnahmsweise herumgedreht habe, sodass sie gegen die Wagen-Decke strahlen. Der Grund waren die breiten Quer-Verbindungen aus Blech, die viele LED verdeckt hätten.

Lichtleiste auf die Querbalken und cremefarbenes Papier ins Dach geklebt.

Mit 40 Jahre altem UHU (!) habe ich schönes, cremefarbenes Papier in die Dächer der Silberlinge geklebt. Das reflektiert das LED-Licht und streut es zugleich, sodass ein gleichmäßiger Eindruck entsteht. Einen extra ‚Flackerschutz‘ braucht es in diesem Fall nicht zwingend.

Der „Neonröhren-Effekt“. Ganz nett, vor allem bei drei Waggons zusammen, die dann bunt durcheinander blinken.

Spitzen- & Schlusslichter

Als Lösung für diese Aufgabe fand ich online diverse aufwändige Umbauten – das musste einfacher gehen. Und siehe da. 😁 Zu Betonen gilt, dass die Trennung von weiß und rot bei dem hier gezeigten Exemplar tatsächlich exakt arbeitet – was auf dem Titelfoto aber anders aussieht. Das liegt am verwendeten Smartphone; offenbar wird minimale Licht-Streuung völlig überinterpretiert. Mir ist das beim Posten nicht aufgefallen, weil ich ja wusste, wie es tatsächlich aussieht. Danke an den Hinweisgeber. Ich sage ja, Menschen brauchen Menschen….

Links sieht man die LED unter dem Lichtleiter. Das reicht völlig aus; tatsächlich ist das Licht ‚in echt‘ angenehmer und gleichmäßiger, als auf den Fotos hier….

Eine einzige LED mittig (!) direkt unter (!!) den oberen Lichtleister geklebt leuchtet den gesamten Lichtleiter schön gleichmäßig aus.

Dieses Blechteil wird später wieder in den Führerstand eingesetzt.

Für die Schlusslichter verwende ich einfach die ohnehin an Esus Lichtleiste angeschlossenen roten LED. Jeweils schräg nach außen zeigend werden sie mit nicht gasendem Sekundenkleber unter das Blech im Führerstand geklebt. Dabei jeweils mit Geduld die LED festhalten, bis der Kleber eeendlich angezogen hat.

Hinweis zu den Fotos: Smartphones stellen LED selten dar, wie man es als Mensch wahrnimmt. Ich habe extra LED mit ‚Glühlampen‘-Licht ausgesucht, und auf den Fotos sieht es gelb aus. Doof. Und tatsächlich sind rot/weiß ab Werk besser abgeschirmt, als die Fotos suggerieren.

Leise-Gleiter

Alle drei Waggons haben eigene Schleifer bekommen. Das Geratter beim Fahren ist dann unerträglich. Also: Messingband drumherum gebogen, und Ruhe ist. Nur ein sanftes Gleiten ist zu hören. Man sollte diese Bänder noch abdunkeln, brünieren oder so.

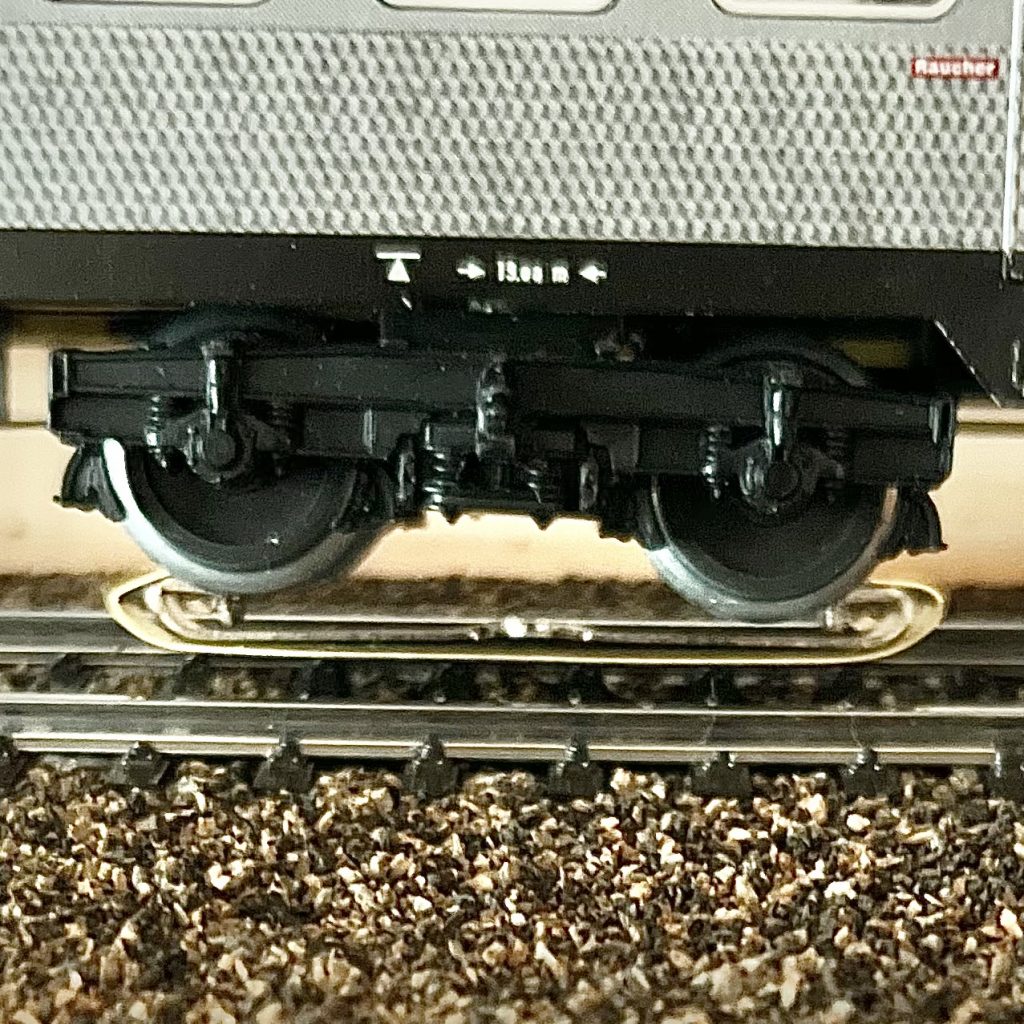

Messingband um den Schleifer macht ihn zu einem angenehmen (Be-)Gleiter. 😌 Sitzt übrigens fester, als es aussieht.

Nun können die drei klassischen märklin Silberlinge in ihre Zukunft rollen, schön beleuchtet und als Leisetret… bzw. -roller. 🙂

🙂🚂
