Seit 1985 gehören Rocos schöne Modelle der V200 zu den Klassikern auf H0 Gleisen. Mit ein bisschen Geschick bekommt man auch in älteste Versionen sichtbares Licht und sogar Sound hinein. Dieser Artikel wird später ergänzt, dann werden auch andere technische Versionen gezeigt.

Dieses Modell ist es wirklich wert, ‚gepimpt‘ zu werden, da hat Roco schon Mitte der 80er Jahre gezeigt, wie wirklich feine Modelle aussehen sollten.

…vielleicht mit Ausnahme der Glas-Einsätze für die Lampen, die könnten wirklich mal formneu und schöner gemacht werden. Das wäre dann ein Ersatzteil, dass sich für Loks aus 35 Jahren verkaufen ließe. 🙂

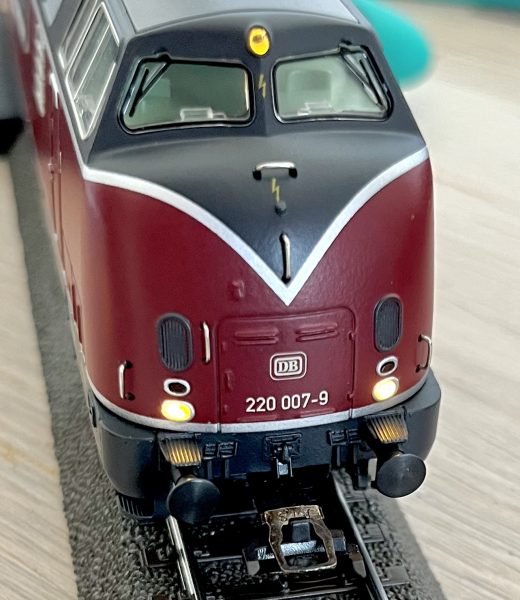

Diese V200 sollte Sound und ein sichtbares Schlusslicht bekommen. Beides lässt sich leicht realisieren, denn diese Lok wurde Ende der 90er Jahre produziert. Also schon mit Schnittstelle aber noch mit nur zwei Glühlampen und kurz/langen Lichtleitern ab Werk. Eigentlich sollte die Beleuchtung mit einer vorhandenen Austausch-Platine von Roco gelöst werden, aber auch damit war das Schlusslicht noch immer zu funzelig. Also mussten helle LED her.

Man nehme:

• Sounddecoder Zimo MX645
• Lautsprecher 10×15
• zwei LED 19V rot https://www.modelsector.com/leuchtdioden-und-zubehoer/led-spannungsfest-bis-19v/led-3mm-klar-rot-4-19v.php
• Schrumpfschläuche
• Folie aus Zellkautschuk

Zuerst nimmt man die Führerstände heraus und kürzt die langen Lichtleiter. Die Trennstellen feilt man dann glatt (also anders, als auf den Fotos zu sehen), denn nur dann ist der Licht-Austritt optimal. Hier klebt man direkt die roten 19V LED gegen. Gut festwerden lassen.

Im Rahmen befindet sich eine Aussparung, in die eigentlich der Lokdecoder sollte. Ich nutze diese Vertiefung für den Lautsprecher, das passt zufällig ganz gut. Den Boden mit Isolierfolie auskleiden; die Kontakte des Lautsprechers kommen nach rechts.

Nun den Sounddecoder mit harmlosem Kleber so auf der Platine befestigen, dass sein Ende mit nur zwei Kabeln so gerade unter dem Ausschnitt des oberen Metall-Bügels endet.

Wer hier noch ein durchgehendes massives Guß-Teil vorfindet, sollte dieses einfach zweimal durchsägen, sodass die Gehäuseschrauben nach wie vor greifen, die Mitte aber freiliegt; die Lok bleibt schwer genug.

Dann habe ich die Kabel am Schnittstellenstecker gekürzt neu angelötet, damit keine Kabel-Schlaufen herumliegen.

Anders, als auf dem Foto ist auch der Motor über die Schnittstelle angeschlossen, die grünen Drosseln wurden durch starre Drähte ersetzt, und der kleine Kondensator, der die Motorkontakte überbrückt wird ausgelötet: Nur nach diesem Eingriffen kann die Motorregelung sinnvoll arbeiten.

Diese Bereiche mit Folie aus Zellkautschuk abdecken, damit keine Kurzschlüsse entstehen können. WICHTIG: Auch auf den Stecker in der Schnittstelle einen Streifen Isolierfolie kleben. Denn das Gewicht darüber ist aus Metall… Und je lauter das *Bzzz* desto teuerer die Decoder-Reparatur. 😏

Der Lautsprecher kommt kopfüber in die isolierte Kammer, also mit der silbernen Fläche nach unten, damit der Sound möglichst klar erklingen kann. Die beiden violetten Kabel sinnvoll ablängen, mit den Kontakten am Lautsprecher verlöten, und diesen in die Kammer geben. Ein Streifen guter Kleber befestigt ihn wirksam an der Platine. Nun die Führerstände wieder einsetzen.

Für die Schlussleuchten LED an die die Kabel grün (Führerstand 2!) braun (Führerstand 1!) und natürlich blau anschließen; für Letztere können auch Platinenflächen verwendet werden.

Um kleine Aussetzer zu überbrücken, legt Zimo seinem Sounddecoder einen kleinen Elko bei, diesen schließt man an die beiden Kabel grau und blau an, die am Sounddecoder einzeln abgehen. Man verstaut ihn man am Besten im Hohlraum unter der Platine vor dem Motor. Das war es.

Bei mir hat der Testbetrieb auf Anhieb prima funktioniert. Die üblichen CVs mussten noch programmiert werden, aber das war es dann auch schon. Mir macht es ja riesig Spaß, so eine ältere Lokomotive in die Jetztzeit zu bugsieren. 🙂

CV Werte

Motor-Anpassung

• CV 09 auf 65
• CV 56 auf 33

Licht simultan

• CV 33 auf 05
• CV 34 auf 10

sanfter Lichtwechsel

• CV 125, 126, 128, 128 jeweils auf 88

Lautstärke auf 35

Das ‚Dickschiff‘ der Bundesbahn, die BR150, ist Piko wirklich gut gelungen. Dieses Modell zählt längst zu meinen Lieblings-Loks. Aber wie so oft bei Piko haben sich ein paar Fehler eingeschlichen; zum Glück kann man die allesamt beheben.

1. Lüftergitter

Die Lüftergitter sahen bei der Bundesbahn immer silbern aus, oder grau, nach vielen Jahren. Vermutlich wegen eines unglücklich ausgewählten Vorbildfotos hat sich Piko für beige entschieden, was den Eindruck der Lok schon verändert. Die Lösung ist einfach, denn die Lüfter lassen sich von innen nach außen herausdrücken. Entweder mit Airbrush nachlackieren, etwa in RAL 9006 ‚Weißaluminium‘ oder aber ab Werk sauber lackierte silberne Lüftergitter einstecken. Zwölf Stück braucht man, dazu bestellt man sich zweimal den Beutel ET51748-24, und nach wenigen Minuten sieht die 150 so aus, wie es sich gehört.

https://www.piko-shop.de/index.php?vw_type=artikel&vw_id=26559&vw_name=detail

2. LED

Glühlampen leuchteten zu Bundesbahn-Zeiten keineswegs mit einem rosa Stich. Bei dem, was Piko sich da einbauen lässt, kann man entweder nur resignieren, oder besser kurzen Prozess machen und die Dinger rigoros austauschen. Vorbildtreue betrifft schließlich auch das Licht. Sechs der hier üblicherweise genannten SMD LED finden in der 150 ihren Platz, und schon wirkt ihr Licht so, wie man sich das für eine Bundesbahn-Maschine vorstellt.

https://www.railroad24.com/de/10x-smd-led-0603-goldweiss.html

3. Stromabnahme

Pikos 150 nimmt den Strom anstelle von allen zwölf Rädern nur von acht auf. Es ist nicht zu fassen, als hätte es den früheren Frust der „Gleichstrom-Bahner“ nie gegeben. Ich habe also einfach von einem Achskontakt die einzelnen Schleifer abgetrennt und pro Seite einen auf das vorhandene Metallstück draufgelötet. Die 103 von Piko brauchte auch noch welche… Mit der Pinzette etwas zurechtbiegen, funktioniert. Nun muss ich noch einen geschmeidigen Federtyp finden, der die Mittel-Achse sanft und beharrlich auf die Schienen drückt.

https://www.ebay.de/itm/10x-Radschleifer-Achsschleifer-Waggonbeleucht-Stromabnehmer-Schleifer-H0-und-TT/113648938002?hash=item1a76012c12:g:uLcAAOSwXaRZ8ymi

4. Motor

Motor? Ja, Motor. Ganz sicher bin ich wieder mal „der Einzige“, dem reihenweise aktuelle Piko-Motore kaputtgehen. Bis jetzt sind es zwölf, in manchen Loks sogar mehrfach vorgekommen, und still counting. Fast ausschließlich betrifft es die neueren Motore mit dunkel gefärbtem Gehäuse. Piko ist zwar so nett und tauscht diese Dinger ohne zu Zögern aus, aber sie gehen – meiner Erfahrung nach – schnell wieder kaputt. Zudem haben zwei dieser Motore ihre jeweiligen Decoder gleich mit ins Nirvana genommen. Wer ersetzt mir die? Inzwischen sehe ich das so: Für jede neue Piko-Lok brauche ich nicht nur einen Decoder sondern auch einen soliden Motor, um unschöne Überraschungen auszuschließen. Und so einen Motor gibt es schon für zehn Euro, den Motraxx FFK-265. Wie bitte?

https://www.conrad.de/de/p/mini-brushed-elektromotor-motraxx-ffk-265-10000-u-min-235306.html

Tja, Piko hätte vielleicht bei Bewährtem bleiben sollen: In Pikos Gleisplan-Buch warb eine Firma namens ‚Motraxx‘ für ihre Modellbahn-Motore. Diese Motore gibt es auch immer noch zu kaufen, allerdings nicht in Piko-Loks. Dafür bei Conrad, und auch nur dort.

Für gerade mal zehn Euro erhält man einen kräftigen Motor, der in Pikos Loks hineinpasst und dessen Einbau viel einfacher geht, als ich zu hoffen wagte. Inzwischen habe ich acht Piko-Loks mit diesem Motor umgebaut, und ich bin zufrieden.

• Motraxx Motor vorbereiten: Wellen vergleichbar kürzen. Litzen, jeweils 3cm lang, mit sehr flachen (!) Lötstellen an die Kontakte anlöten und diese dann in ihre Vertiefungen drücken.

• Lok demontieren und Kabel zum Piko Motor ablöten.

• Piko Motor ausbauen und mit einem Schraubendreher die Schwungmassen losdrücken.

• Schwungmassen auf die Welle des Motraxx Motors drücken, Sitz dabei mit Lokrahmen abgleichen.

• Aufnahmen für Kardanwellen mit gutem (!) Sekundenkleber in die Schwungmassen einkleben.

• Zwei dünne Streifen Zellkautschuk unten um den Motor kleben (dämpft die Vibrationen und fixiert den Motor) und die beiden Kontakte ebenfalls mit solchen Streifen elektrisch iolieren.

• Motraxx-Motor in beide Kardanwellen einhängen. Das ist etwas fummelig. Den Motor mit dem Daumen sanft bis auf den Boden in den Rahmen pressen, dabei leicht an den Schwungmassen drehen, damit alles frei beweglich bleibt. Wenn dennoch etwas schleift, mit dem Schraubendreher die Schwungmassen nachjustieren; das mag archaisch klingen, funktioniert aber.

• Kabel nach oben führen, testhalber anlöten und wenn Licht und Fahrtrichtung übereinstimmen, Kabel sauber verstauen (nichts darf an der Schwungmasse schleifen!), Plastik-Rahmen aufsetzen, festschrauben und das Lokgehäuse wieder aufsetzen.

Fertig. Fazit:

Das klingt alles nach viel Aufwand. Andererseits ist es genau diese Lok-Variante, die ich mir über Jahrzehnte vergeblich von Roco erhofft hatte. Da kann man schon mal etwas Mühe investieren, und jetzt bin ich rundum happy.

Was Epoche-4-Bundesbahner wirklich haben wollen, dafür hat man bei Roco nur selten ein Gespür. …und meine 150 von Piko besitzt im Gegensatz zur ursprünglich georderten Roco-150 keinen überdeutlichen Fingerabdruck im Lack…
